Contexto Internacional
El cálculo de estructuras PV en Eslovaquia aquí detallado responde a la oferta de Eucomsa (Grupo Cox-Abengoa). Para garantizar la viabilidad técnica y económica del proyecto, hemos basado el análisis en 5 claves fundamentales:
- Normativa Local: Adaptación estricta al Eurocódigo y sus anexos nacionales eslovacos.
- Geometría Eficiente: Diseño de pórticos en «Y» para reducir el número de cimentaciones.
- Cargas Críticas: Especial atención a la sobrecarga de nieve (1.09 kN/m²), determinante en la zona.
- Materiales: Optimización de costes mediante la combinación de acero S275 y S235.
- Seguridad: Validación sísmica y de nudos rígidos cumpliendo todos los Estados Límites Últimos (E.L.U.).
El objetivo principal ha sido diseñar un soporte metálico capaz de resistir las cargas climáticas específicas de la zona de Zilina. En Atreydes Ingeniería, aplicamos la normativa vigente para asegurar la inversión.

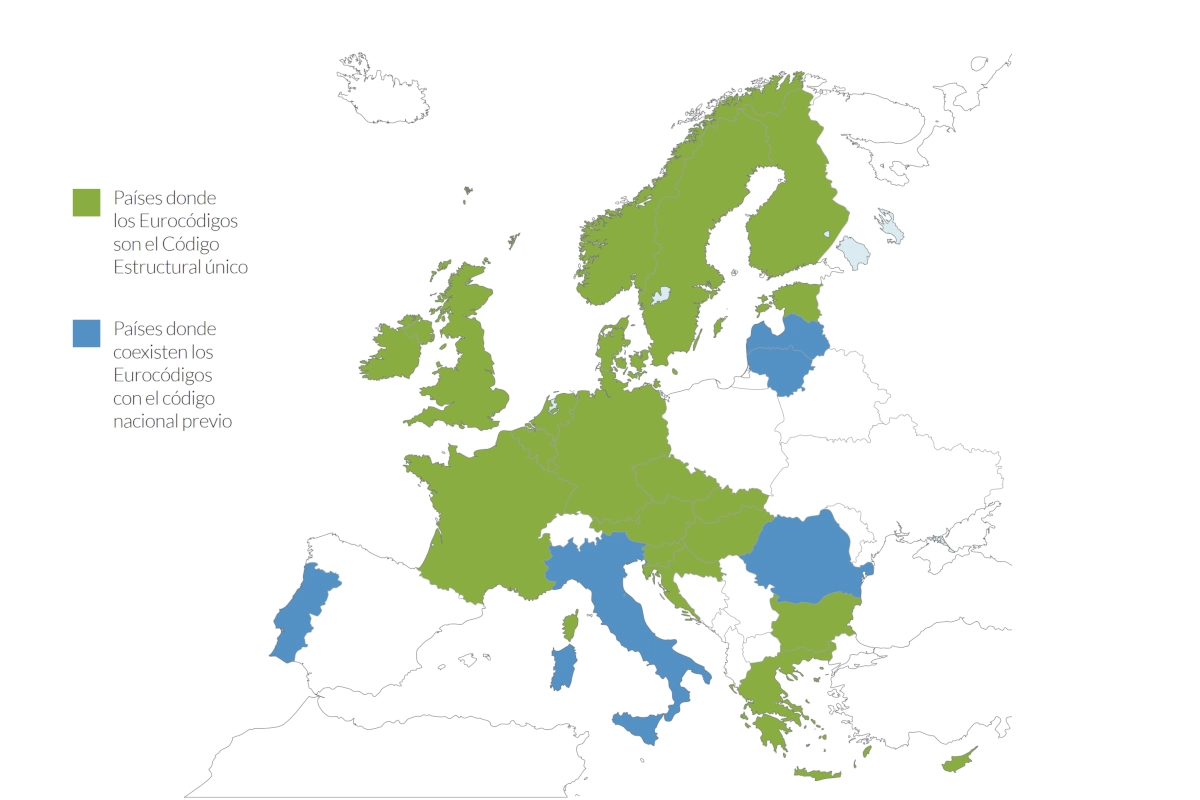

Eslovaquia adopta el Eurocódigo como estándar único. Por ello, todo el proceso de cálculo se ha realizado mediante el software CYPE, garantizando el cumplimiento estricto de los anexos nacionales eslovacos.
Diseño para el cálculo de estructuras PV en Eslovaquia

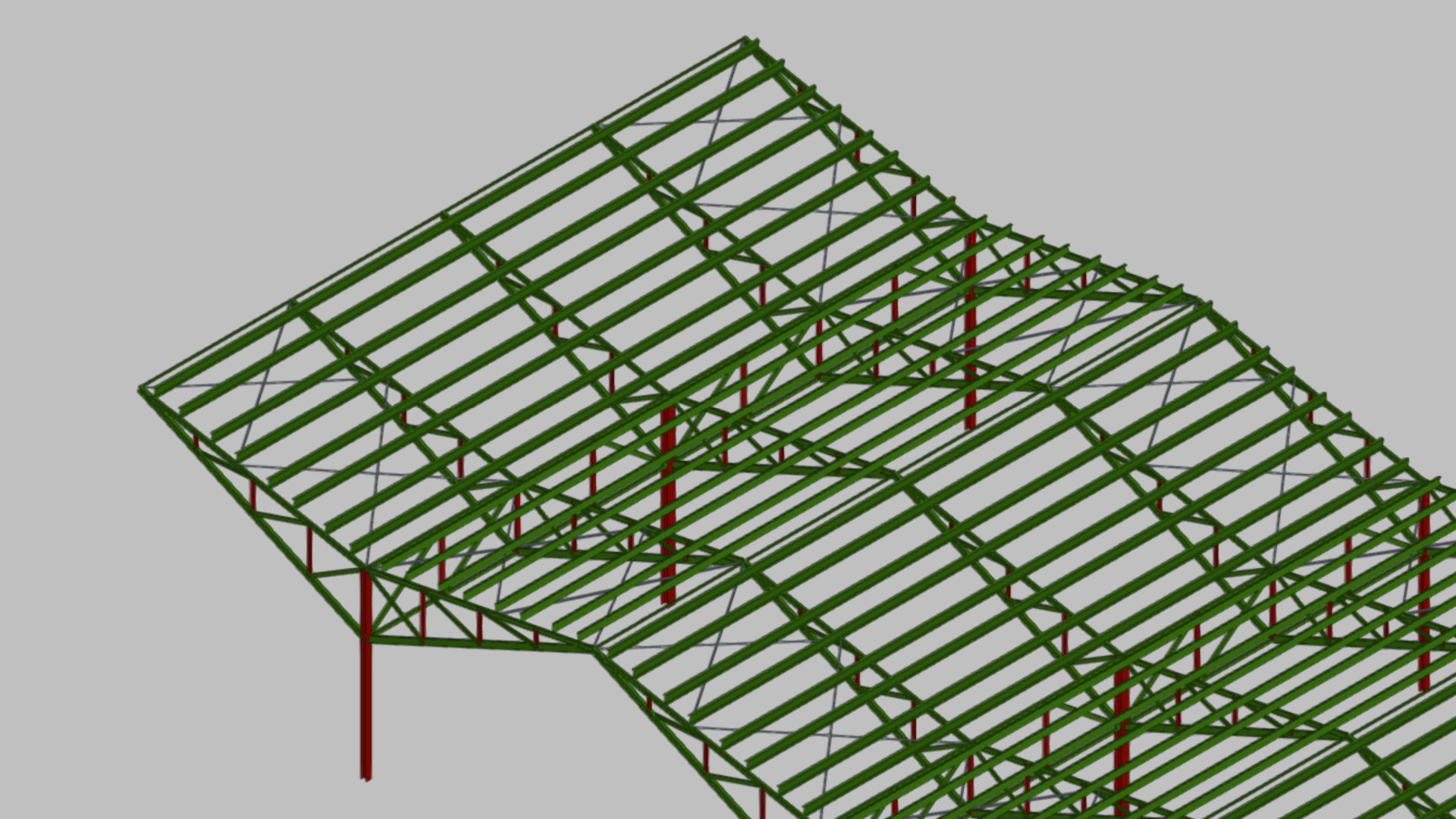

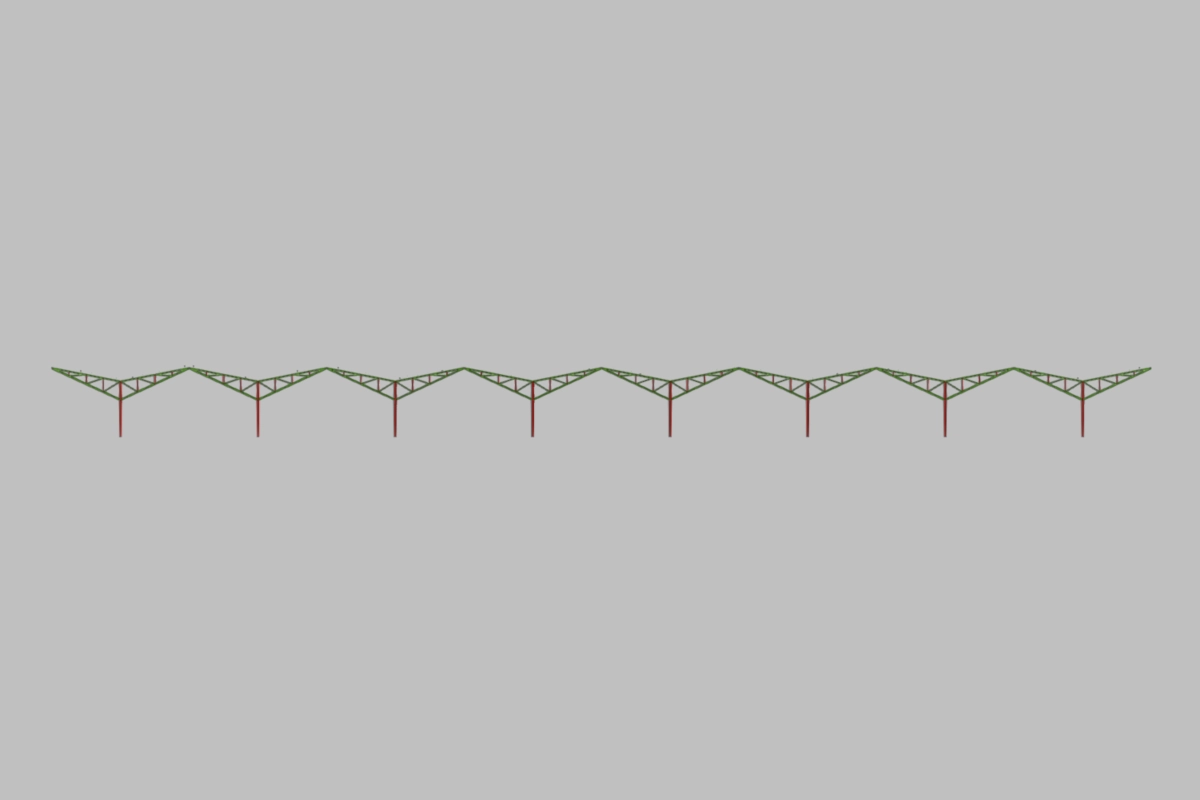

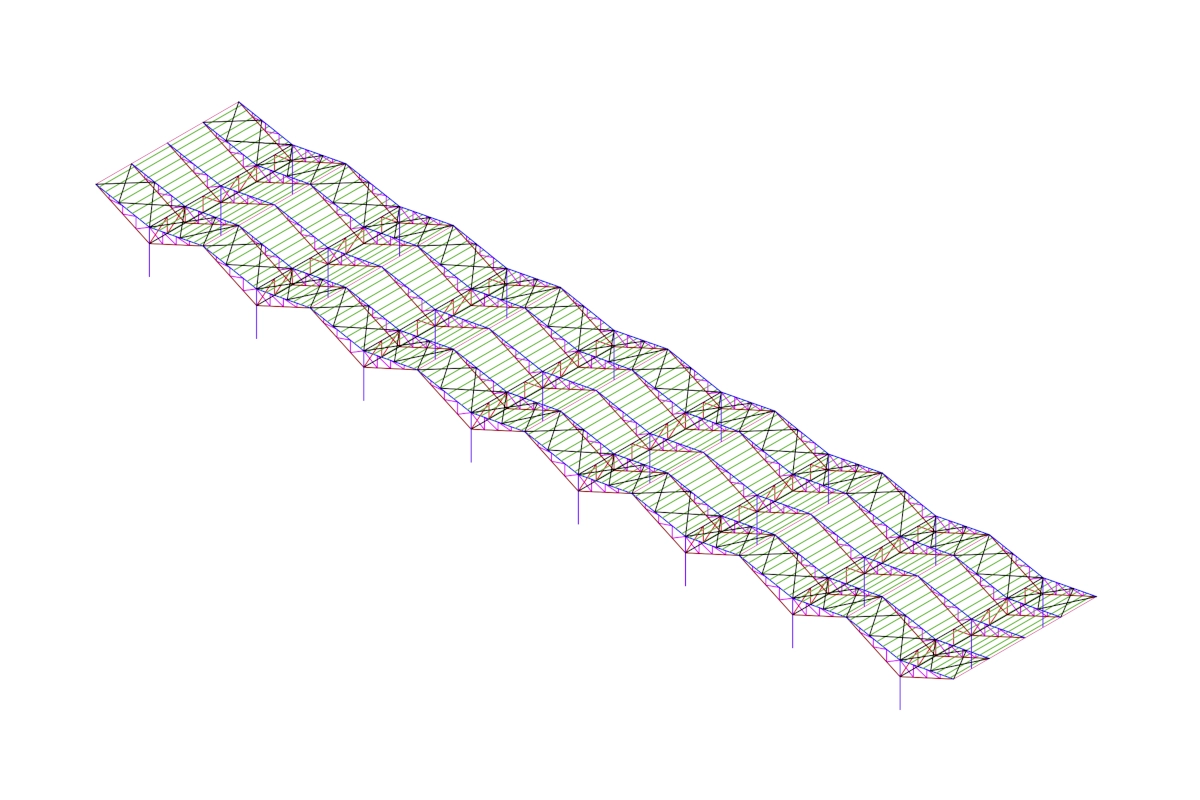

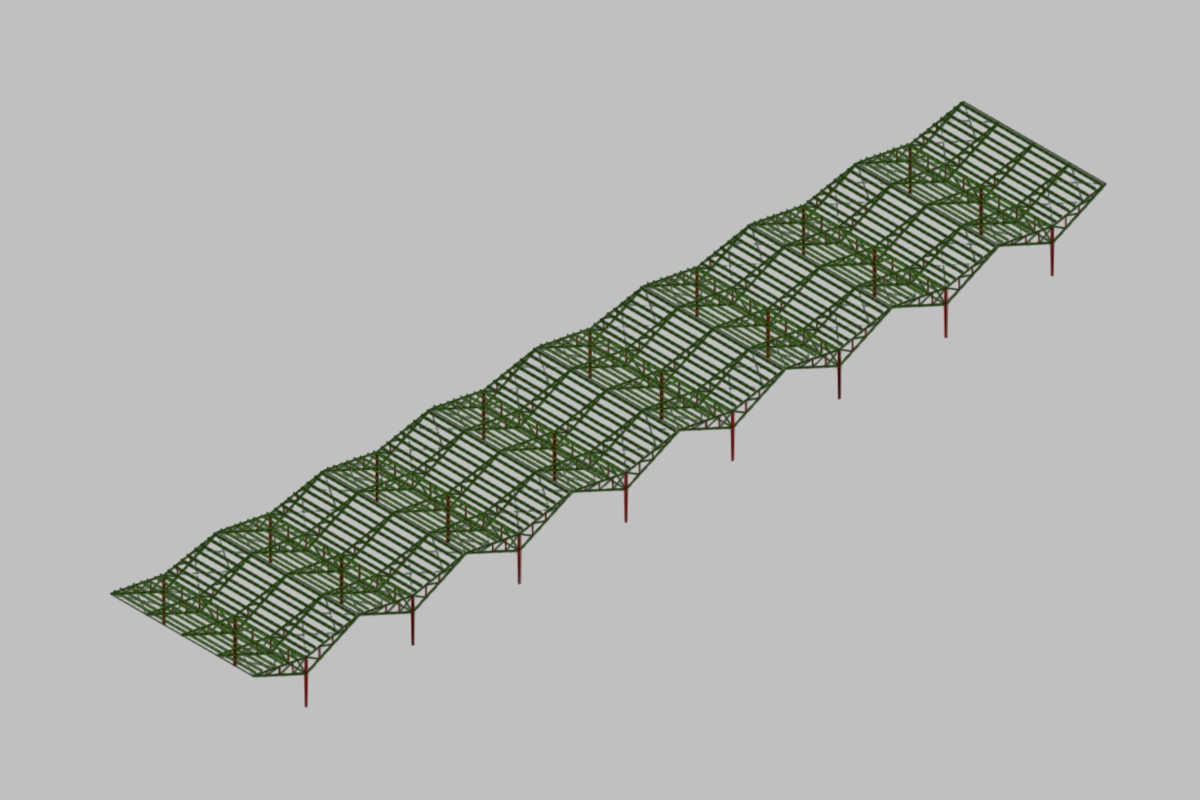

La geometría elegida para el cálculo de estructuras PV en Eslovaquia responde a la necesidad de optimizar acero y montaje. La planta consta de 5 líneas con 8 pórticos en forma de “Y”
Para ganar espacio diáfano, los pórticos pares carecen de pilares y se apoyan mediante celosías transversales en los impares. Esta solución reduce el número de cimentaciones necesarias.
Características geométricas:
- Alas: 7.5m de longitud inclinadas 11º.
- Altura: 4m libres hasta la celosía.
- Perfilería: Celosías de 2m de canto máximo.
Puede ver soluciones similares de optimización en nuestro portfolio de proyectos.
Selección de Materiales
Para afinar el cálculo de estructuras PV en Eslovaquia, hemos diferenciado entre pórticos exteriores (más expuestos al viento) e interiores.
Materiales utilizados:
- Acero S275: Para perfiles laminados.
- Acero S235: Para perfiles conformados en frío.
Análisis de Cargas Climáticas
El diseño para el cálculo de estructuras PV en Eslovaquia contempla todas las hipótesis del Eurocódigo: peso propio, carga muerta de paneles, viento, nieve y sismo.
Velocidad de viento de Diseño

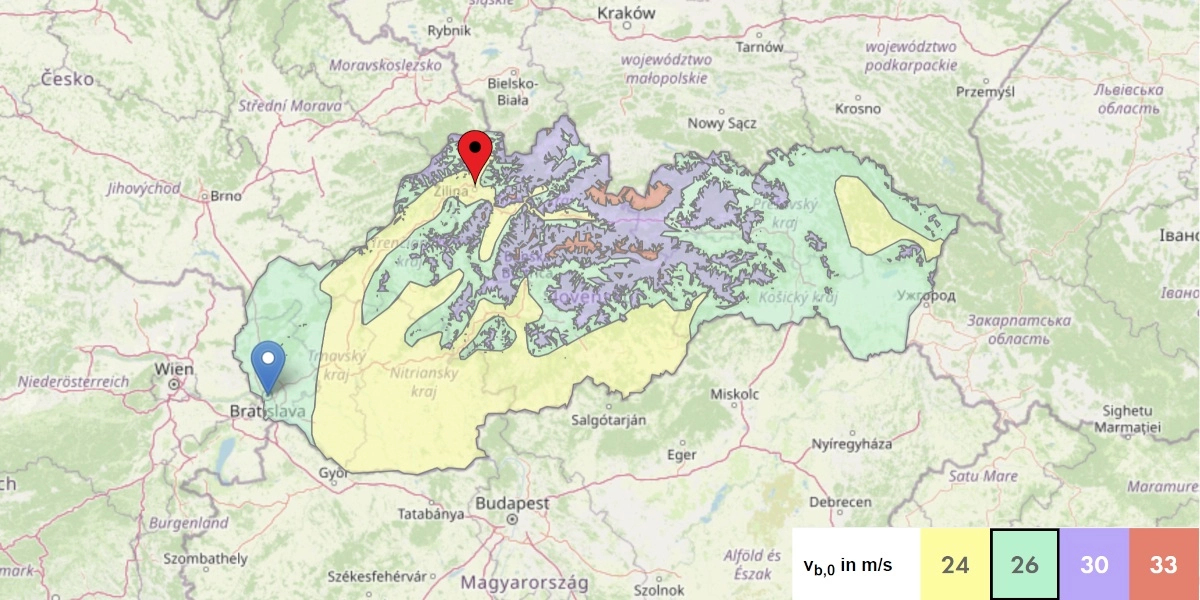

La velocidad básica de viento ( v_b ) en la zona es de 24 m/s. La presión dinámica ( q_{ref} ) se obtiene considerando una densidad del aire de 1.25 kg/m³.
q_{ref} = \large \frac{1}{2} \normalsize \rho v_b^2
Coeficientes de Presión

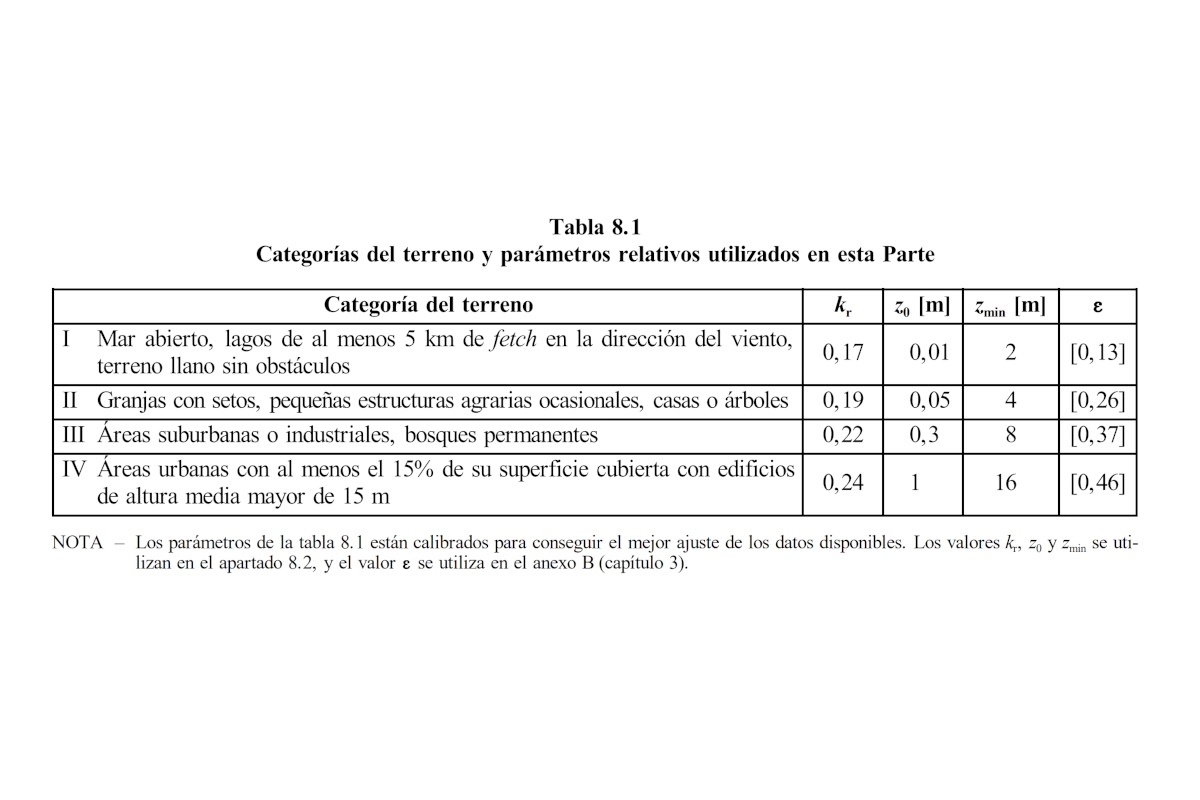

Para una estructura de 7.5m en terreno tipo II, el coeficiente de exposición C_e (z) es 2.17.

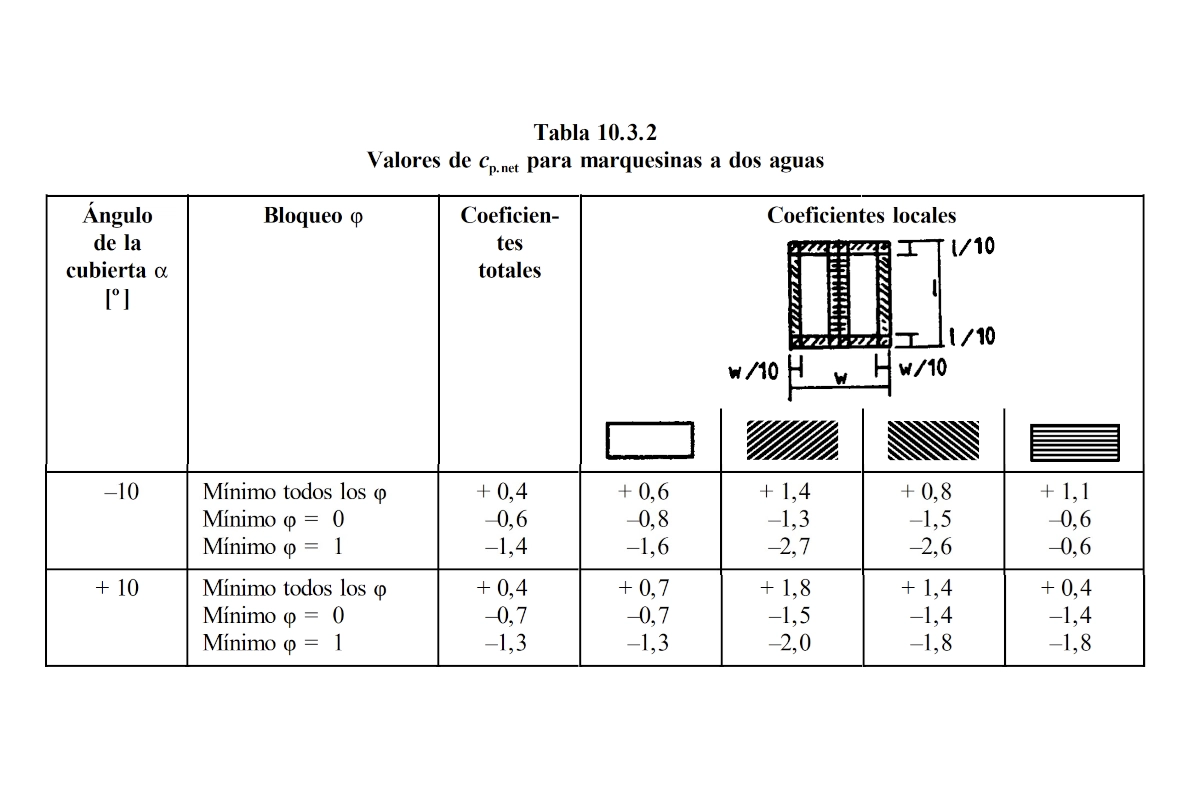

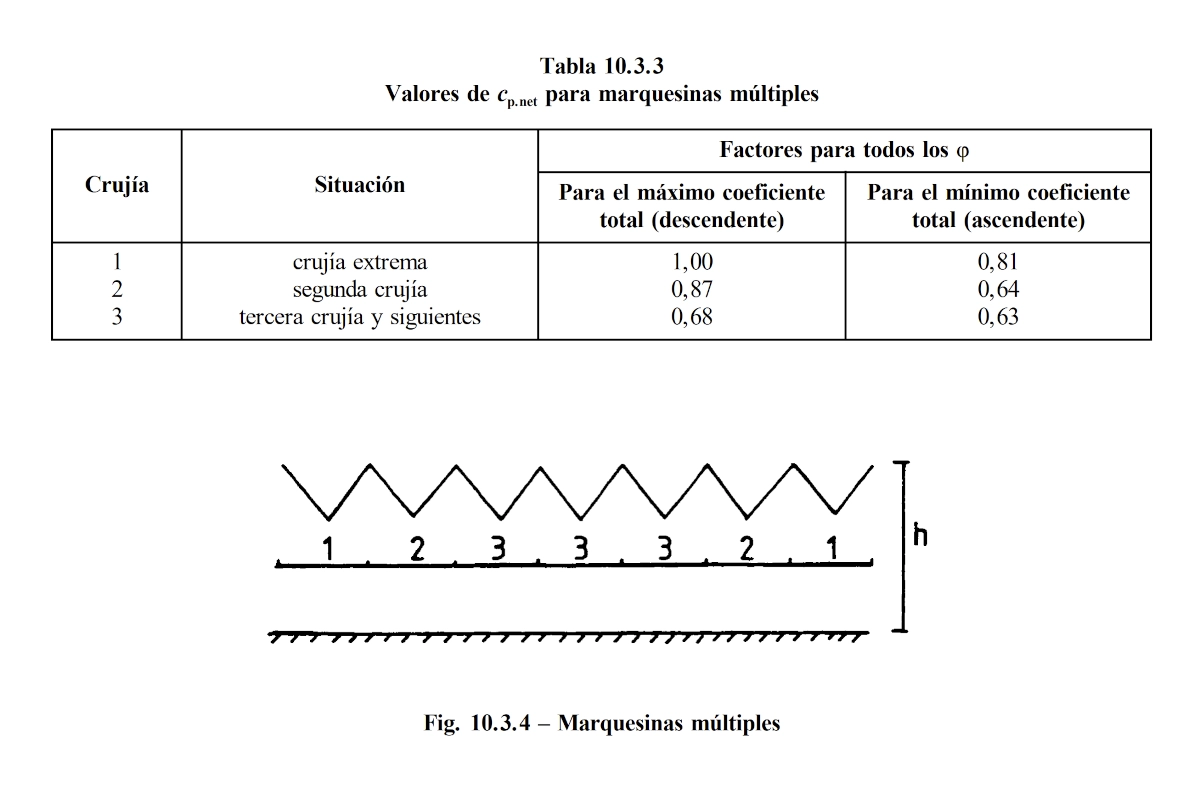

Aplicamos los coeficientes C_p de marquesina a dos aguas, corregidos por los factores de obstrucción, esenciales en el cálculo de estructuras PV en Eslovaquia.
Carga Crítica en Centroeuropa

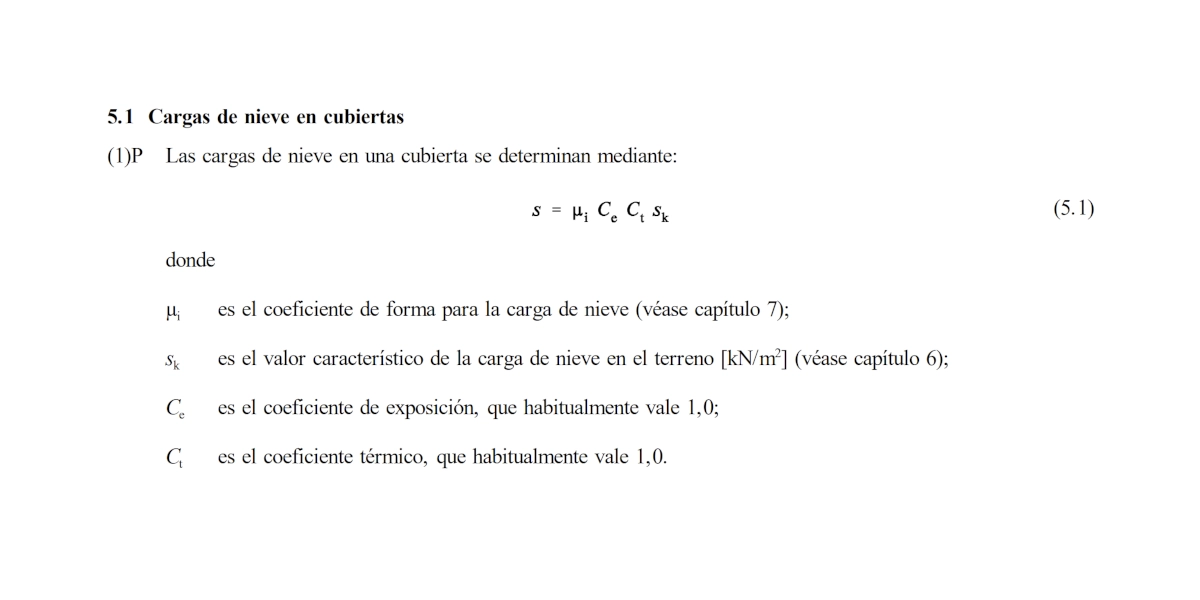

La carga de nieve ( s_k ) es de 1.09 kN/m². Este valor es determinante en el cálculo de estructuras PV en Eslovaquia y se mayora por los coeficientes de forma ( \mu ).

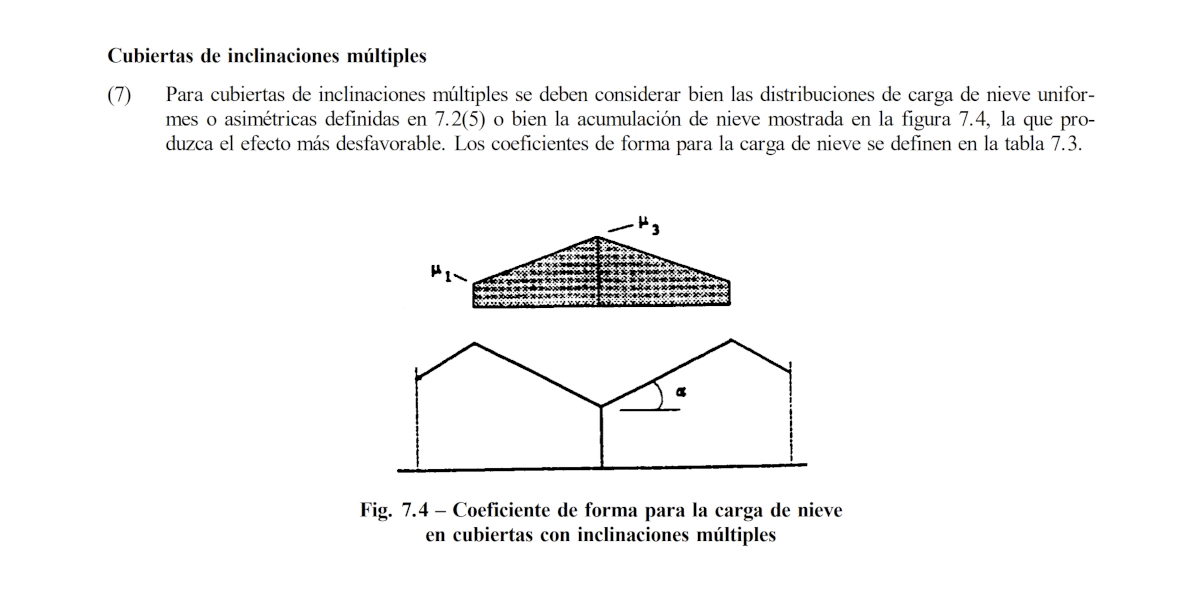

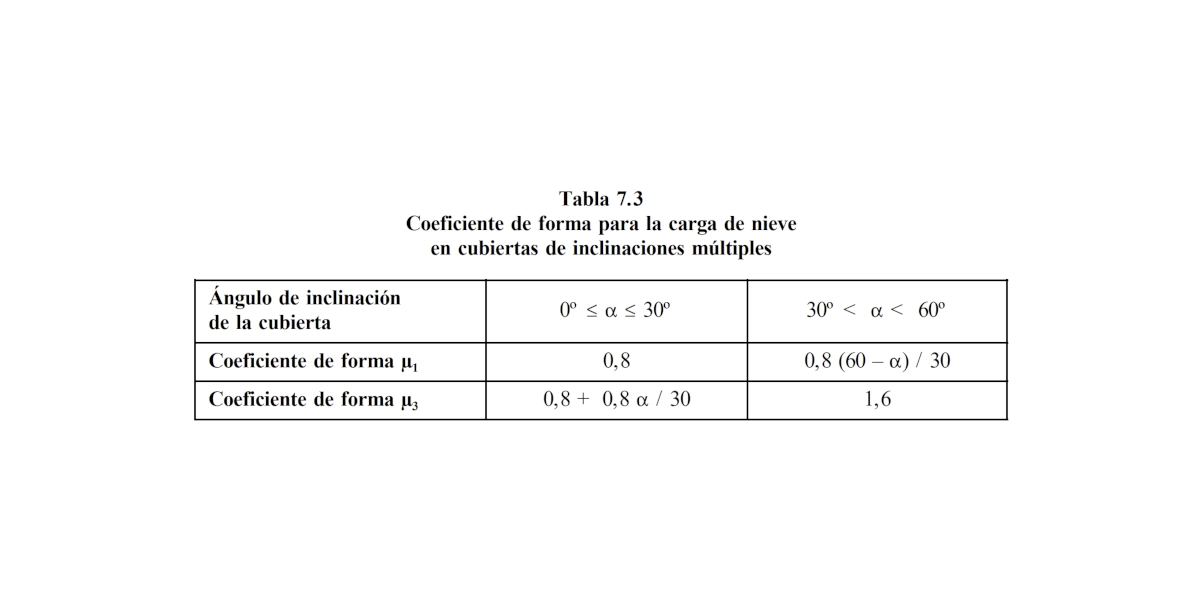

Con una inclinación de 11º, usamos \mu_1 = 0.8 y \mu_3 = 1.09 . Esto genera una sobrecarga trapezoidal de hasta 1.192 N/m² en zonas de acumulación.
Acción sísmica
Para el emplazamiento de este proyecto de cálculo de estructuras en Eslovaquia, la aceleración básica es de 0.63 m/s² (0.06 g). Aunque es moderada, su análisis es obligatorio.

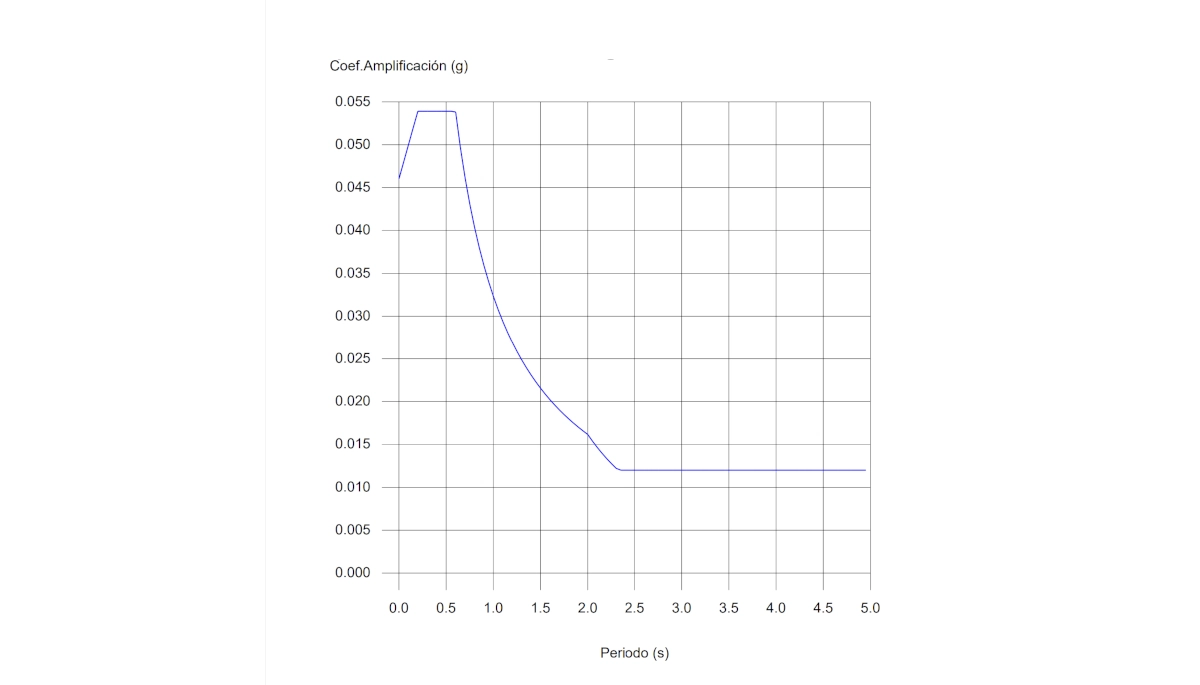

Hemos generado el espectro de diseño elástico para verificar la ductilidad y estabilidad, siguiendo el estándar de nuestros servicios de cálculo de estructuras.
Peso de Paneles
Consideramos un peso unitario de 30 kg por módulo como especificación general en el cálculo de estructuras PV en Eslovaquia. La carga nominal es de 150 N/m².
Esta carga se reparte entre las correas tipo Z, soportando cada una 0.15 kN/m aproximadamente.
Resultados del Análisis
Verificación Normativa
El modelo generado para el cálculo de estructuras PV en Eslovaquia cumple todos los Estados Límites Últimos (E.L.U.).

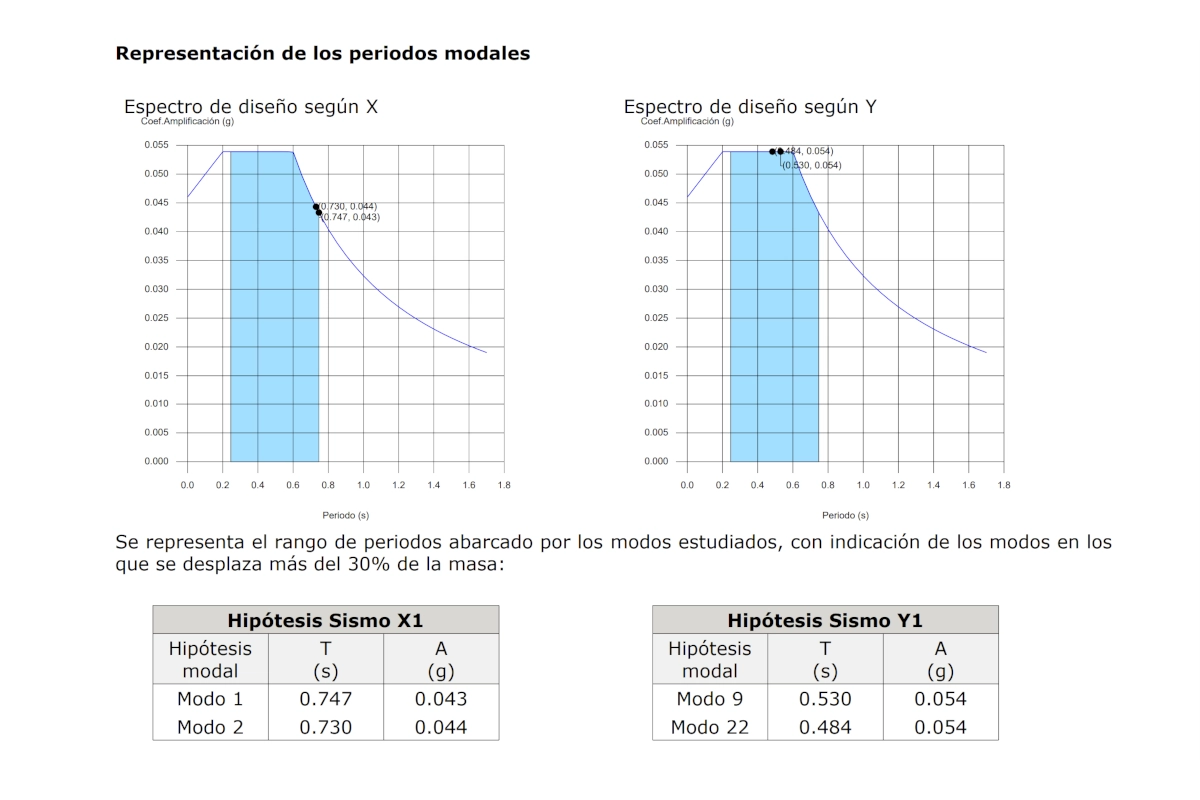

No se exceden las tensiones admisibles ni se compromete la estabilidad global. Los modos de vibración analizados aseguran un comportamiento dinámico correcto.
Envolvente para Cimentación

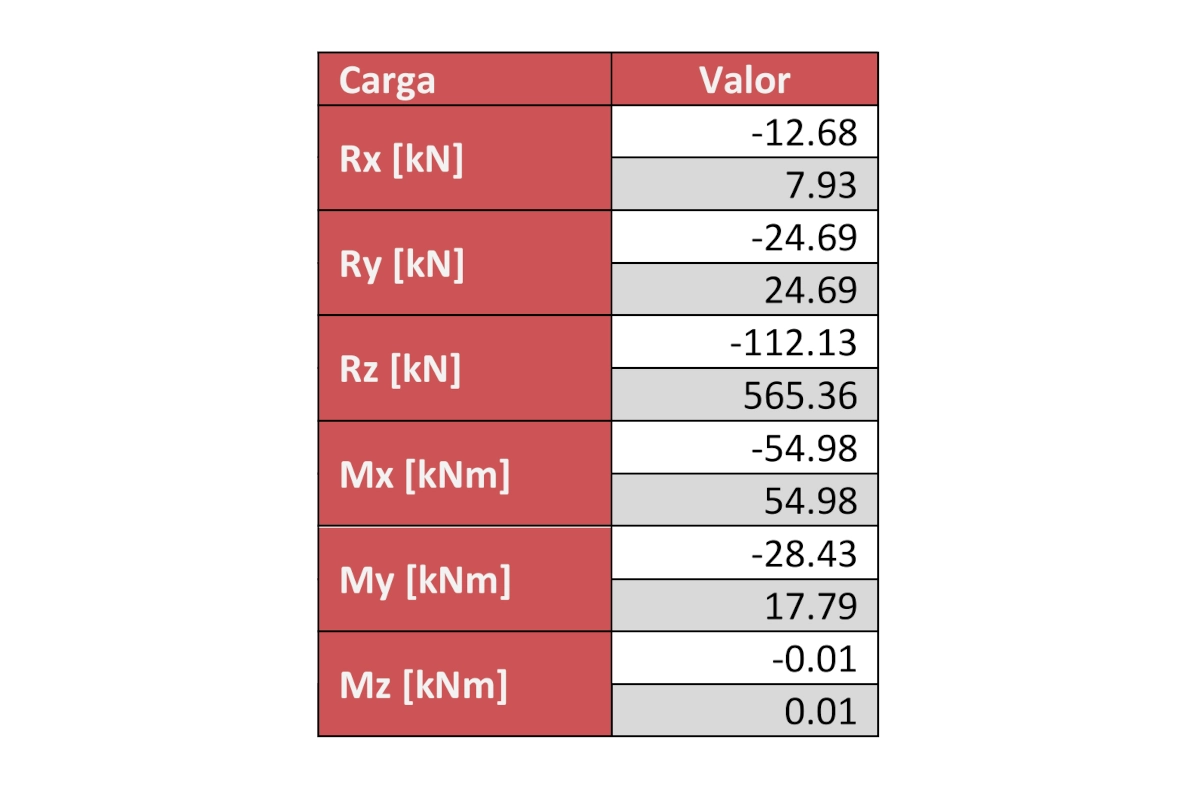

Aportamos las cargas mayoradas por pilar. Estos datos permiten el dimensionado de zapatas o pilotes.
Nota técnica: Estos valores deben combinarse con el estudio geotécnico local para el diseño final de la cimentación.
El cálculo de estructuras PV en Eslovaquia, y el cualquier lugar, debe complementarse con este tipo de estudios para garantizar su estabilidad estructural y su buen funcionamiento.
Conclusiones del Proyecto
Este proyecto valida la seguridad del diseño propuesto. El cálculo de estructuras PV en Eslovaquia requiere atención especial a la nieve y el viento, factores que esta estructura soporta con holgura según Eurocódigo.
Recomendaciones finales:
- Acartelamiento: Ejecutar nudos rígidos en la base de los pilares.
- Rigidez: Reforzar la unión pilar-celosía para evitar traslacionalidad excesiva.
