Resolviendo la Aerodinámica de una Vela de Succión: Gemelo Digital vs Túnel de Viento
El diseño aerodinámico naval actual exige soluciones muy precisas y eficientes. Validar un gemelo digital de vela de succión es vital en este proceso. Tradicionalmente, en aerodinámica se emplean túneles de viento con maquetas a escala. Esto sirve para conocer los parámetros aerodinámicos del modelo original de forma controlada. Sin embargo, existen elementos muy pequeños que complican este enfoque clásico.
En las velas de succión, las rejillas de aspiración son elementos minúsculos pero fundamentales. Si un modelo se escala diez veces más pequeño, el agujero se reduce drásticamente. Un orificio de 5 milímetros pasaría a medir solo 0.5 milímetros. A esta escala microscópica, el aire deja de comportarse como un gas libre. La viscosidad toma el control y bloquea físicamente el flujo.
Por tanto, el túnel de viento a escala no reflejaría la física real de la aspiración. Probar esto a escala real en un túnel costaría cientos de miles de euros. La solución óptima es crear un gemelo digital de vela de succión a escala 1:1.
En Atreydes Ingeniería, sabemos que este enfoque digital es el futuro. Nos permite evaluar el comportamiento fluido sin fabricar costosos prototipos físicos.
El modelo analizado
Hemos estudiado el modelo basado en la patente de Cousteau. Ya explicamos sus bases teóricas en nuestro post sobre el Funcionamiento de una vela de succión naval. En los años ochenta, Jacques Cousteau desarrolló este dispositivo autónomo. Su objetivo era la impulsión de barcos mediante la energía eólica.
La idea principal se basa en aspirar el flujo de aire. Esto evita el temido desprendimiento de la capa límite. Según dichas patentes, la fuerza de sustentación crece notablemente. Aumenta del orden de seis veces respecto a un cuerpo sin aspiración. Orientando esta fuerza hacia la dirección de avance, el barco se ve fuertemente impulsado.
Esta tecnología pionera se probó con éxito en el famoso barco Alcyone. Hoy, las estrictas exigencias ambientales cambian las reglas del sector marítimo. Por esto, la vela de succión cobra de nuevo un gran sentido comercial. Representa una alternativa muy limpia frente a los combustibles fósiles tradicionales.
Para nuestro gemelo digital de vela de succión, usamos dimensiones realistas. La vela tiene una cuerda de 2.33 metros y una altura de 10 metros. Se ensaya con una velocidad de viento exterior de 12 m/s. La aspiración del ventilador se establece exactamente en -1000 Pa. Esto sirve como un punto de referencia claro y sólido.
Más adelante, comentaremos aspectos clave de la patente original de Cousteau. También evaluaremos los valores de los coeficientes adimensionales. El empuje final depende directamente del coeficiente de sustentación (Cl) y del área expuesta. Reducir el coeficiente de arrastre (Cd) es igualmente fundamental para el éxito.
El problema de la adherencia del flujo
El gran reto es mantener el flujo de aire adherido a la superficie de la vela. Si el ventilador interno no proporciona la succión adecuada, la capa límite se desprende bruscamente. Esto genera una gran estela turbulenta y arruina la eficiencia aerodinámica.
Con nuestra metodología, controlamos todos los parámetros del diseño estructural. Evaluamos las presiones y las velocidades del viento con total precisión. A continuación, mostramos la diferencia entre un flujo desprendido y un flujo perfectamente adherido gracias a la succión.
Validar este comportamiento mediante simulación avanzada elimina la necesidad de costosos ensayos físicos. Al garantizar la máxima fuerza de propulsión con el menor consumo energético del sistema, aseguramos a los armadores una reducción drástica de emisiones y un ahorro masivo de combustible.

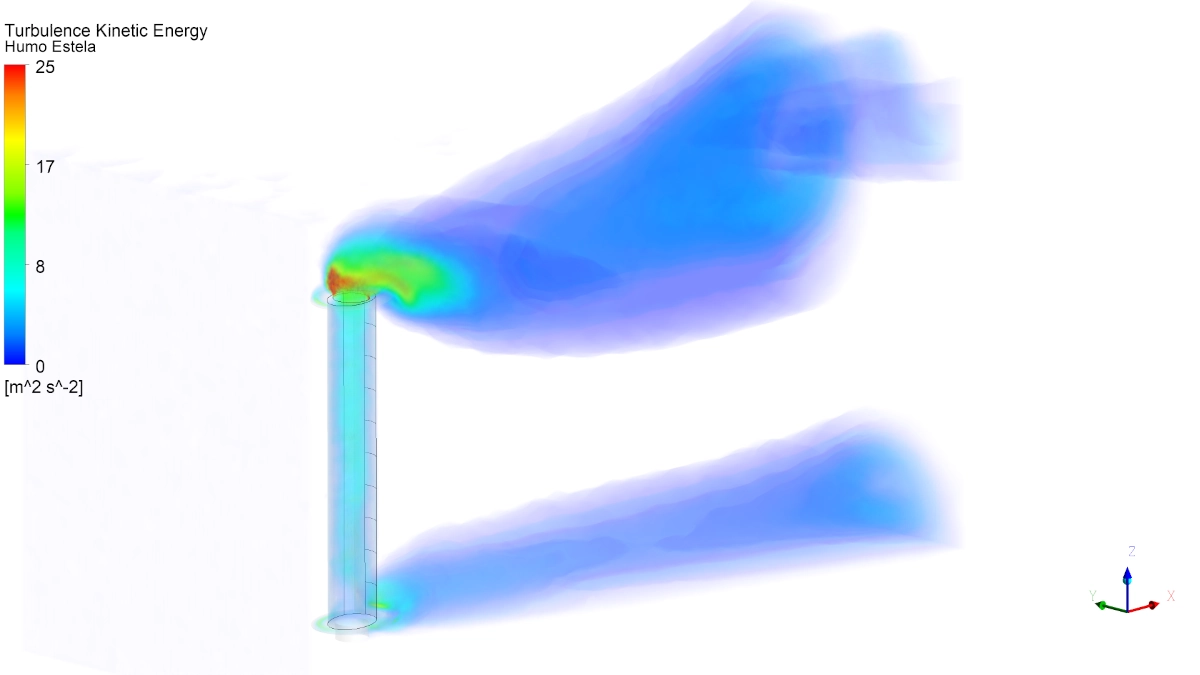

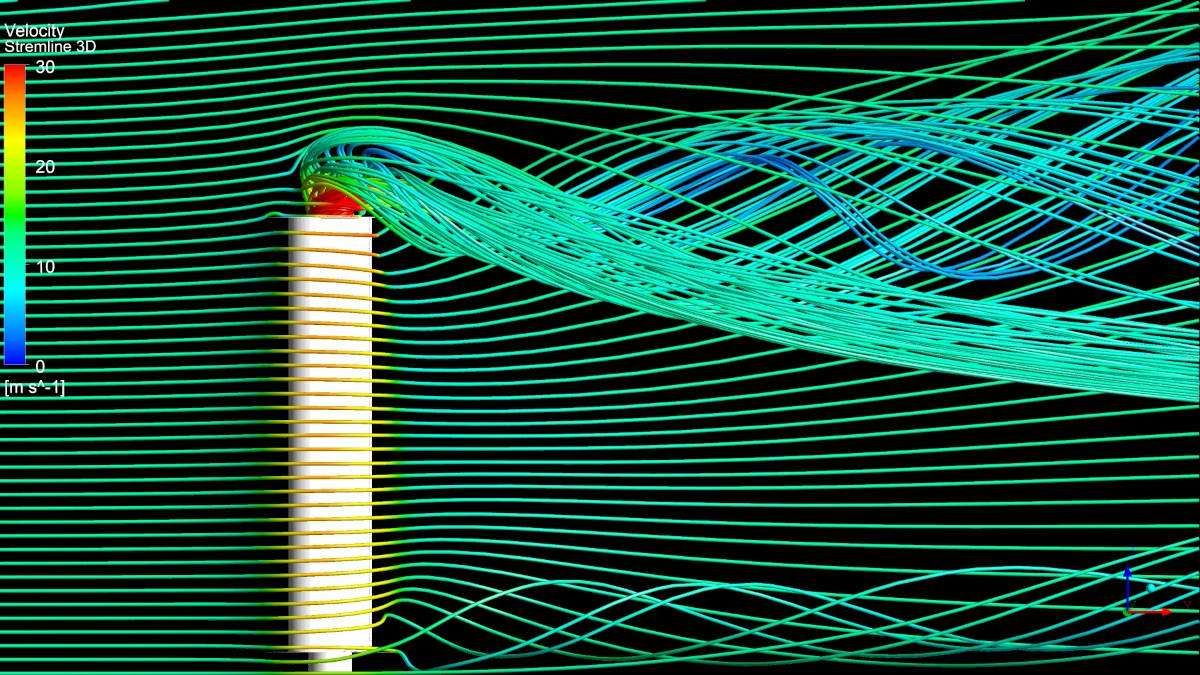

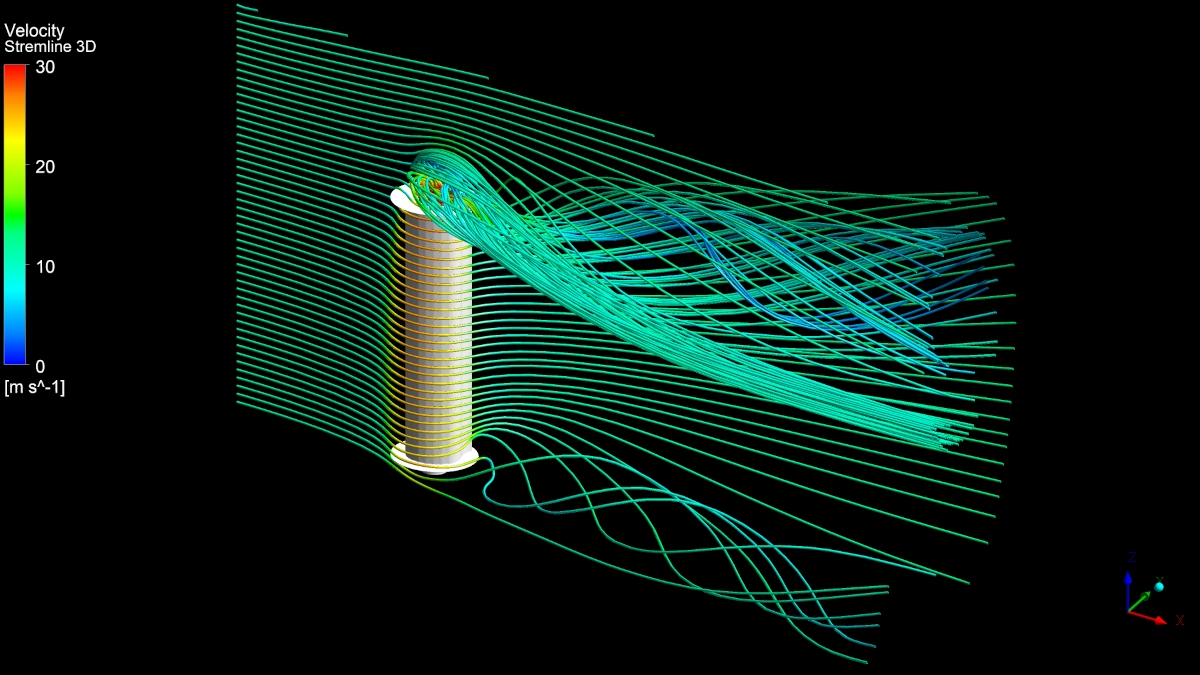

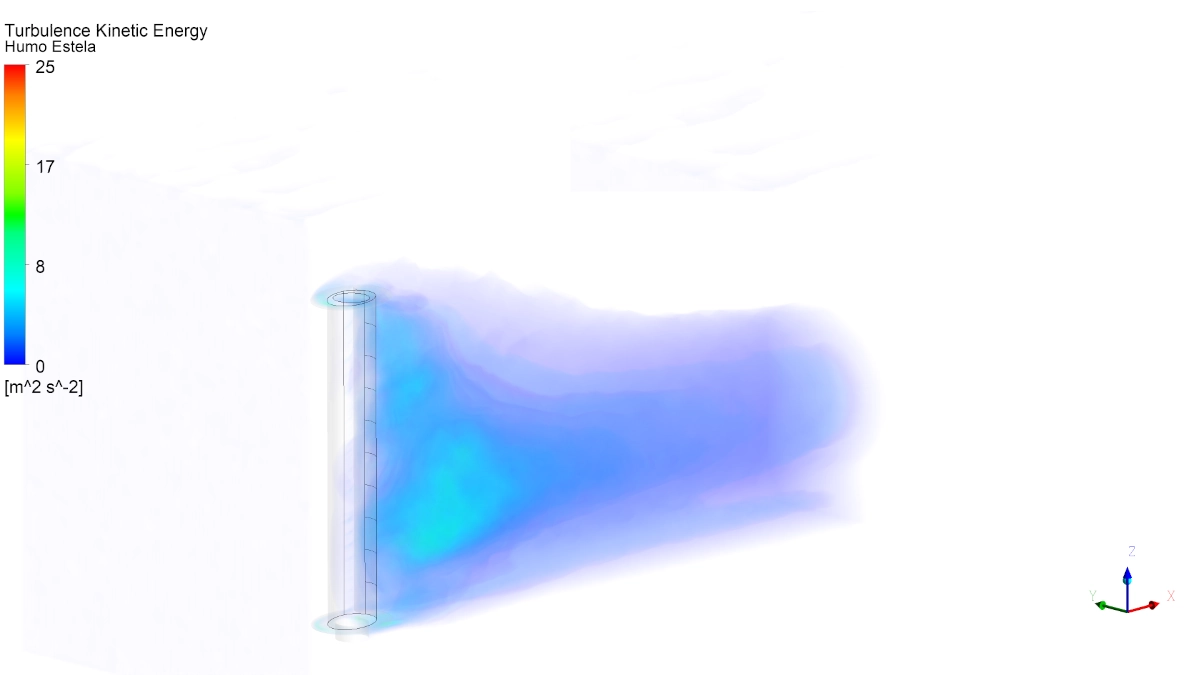

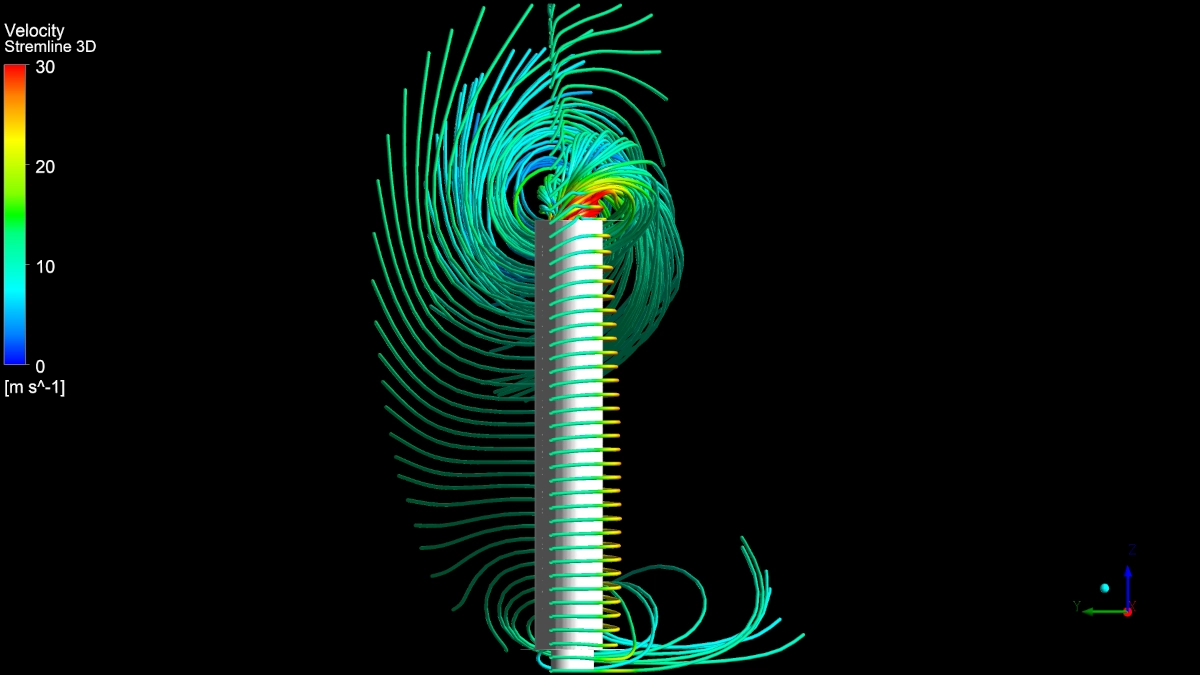

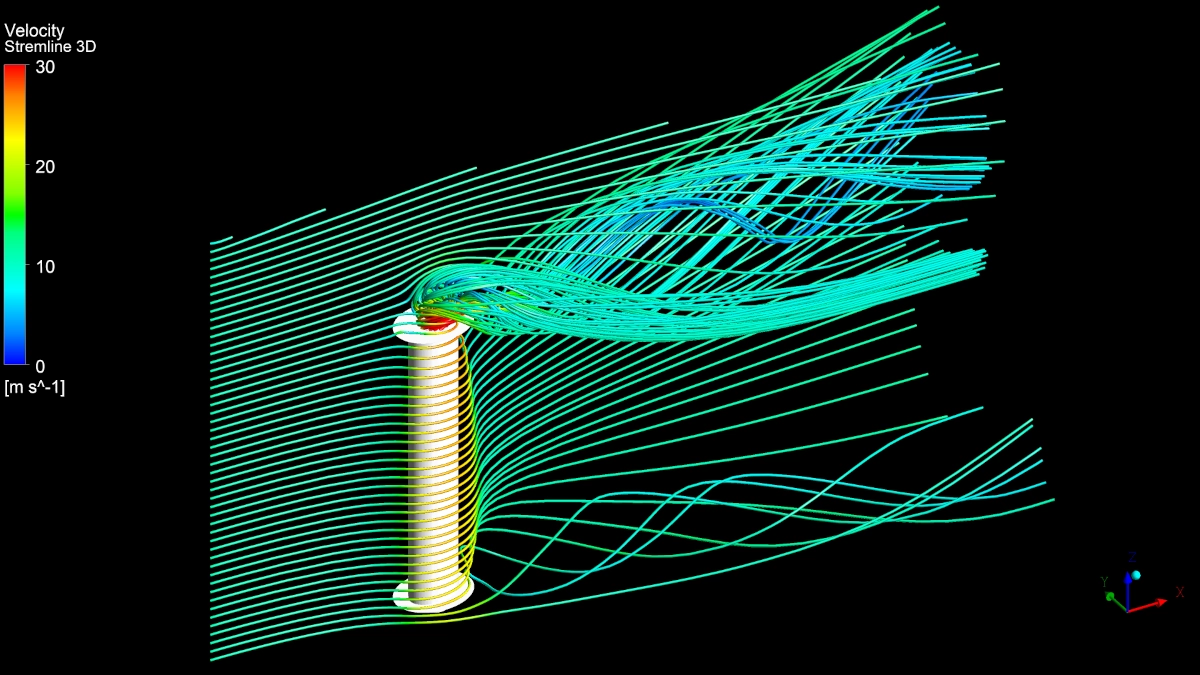

Visión 3D Global
Con nuestra metodología, controlamos todos los parámetros del diseño estructural. Evaluamos las presiones y las velocidades del viento con total precisión. A continuación, mostramos la diferencia entre un flujo desprendido y un flujo perfectamente adherido gracias a la succión.

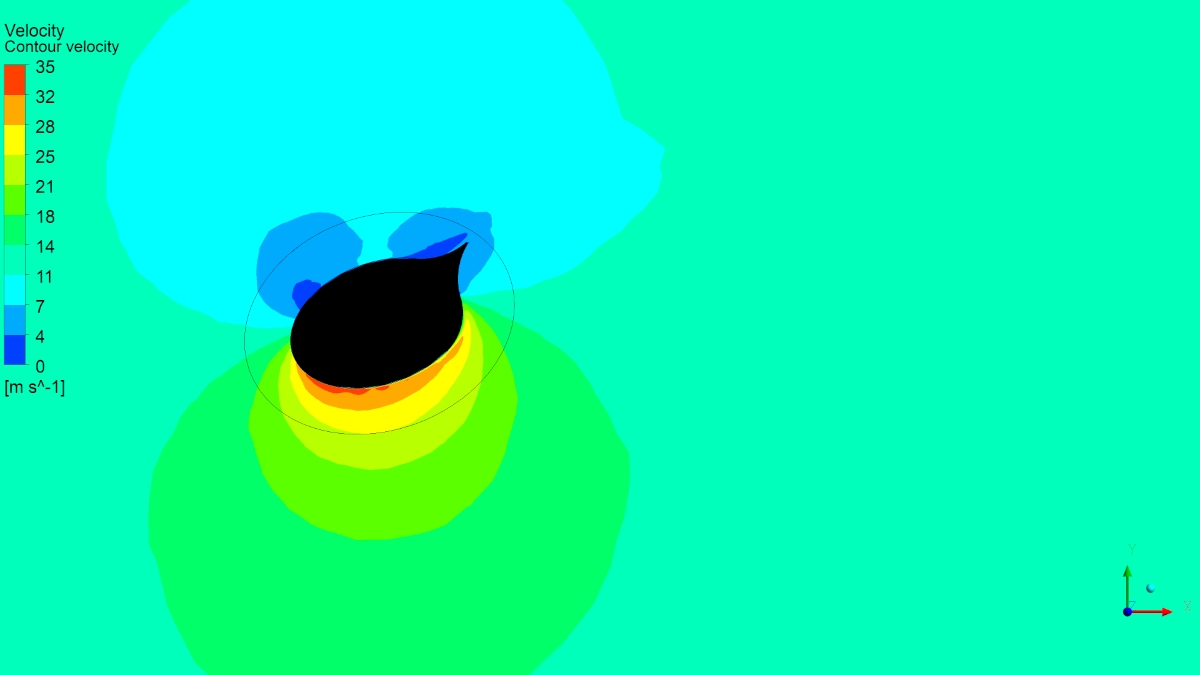

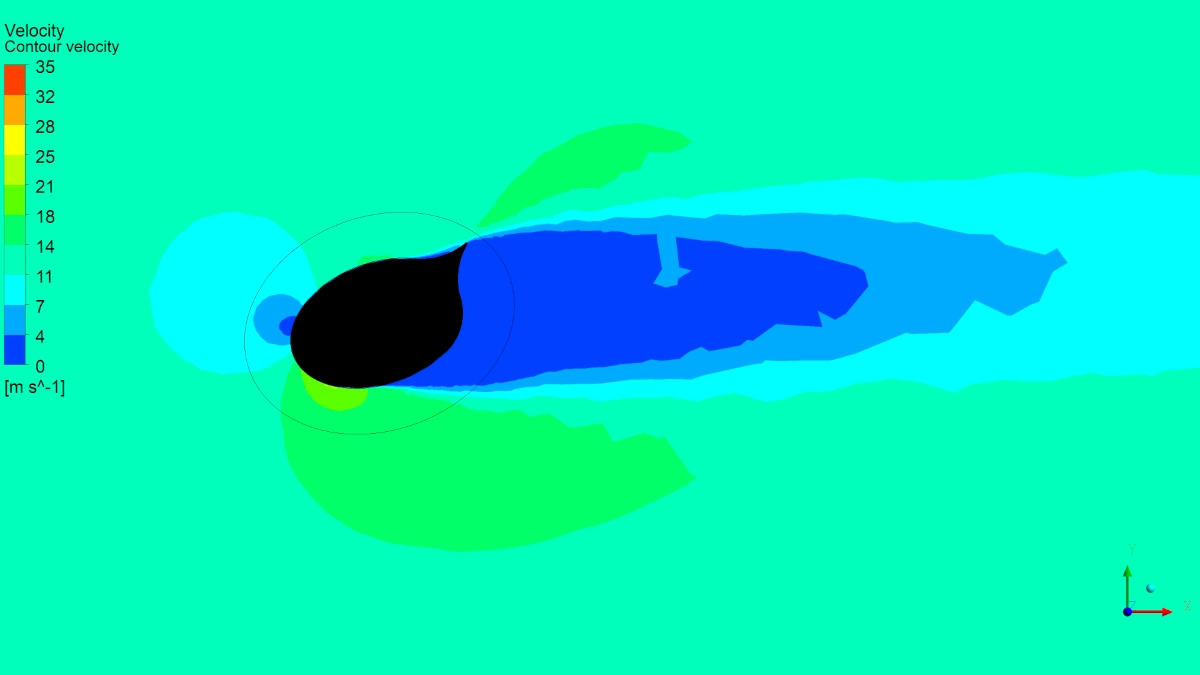

Secciones horizontales de velocidad

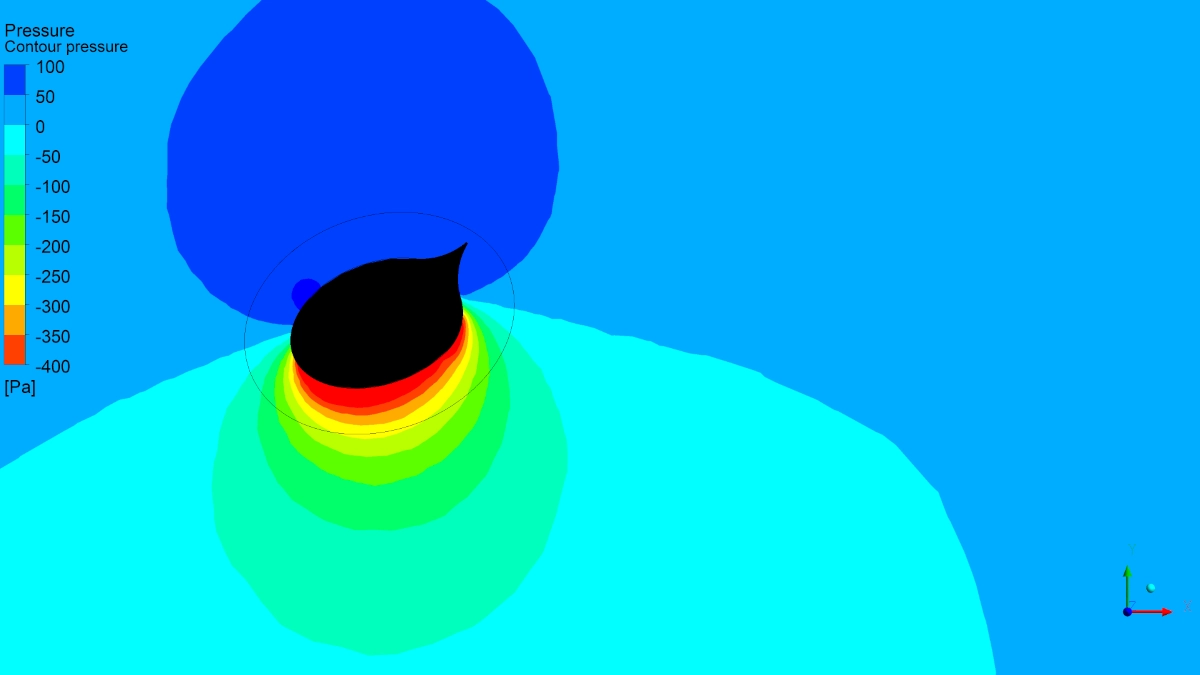

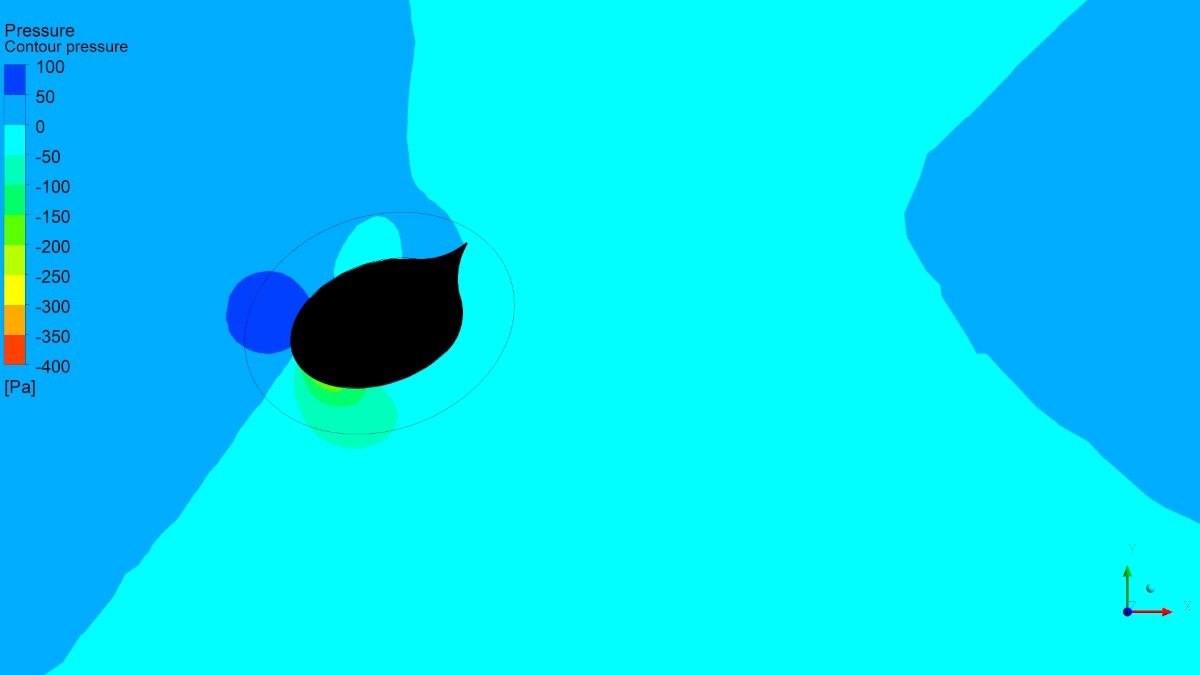

Secciones horizontales de presión

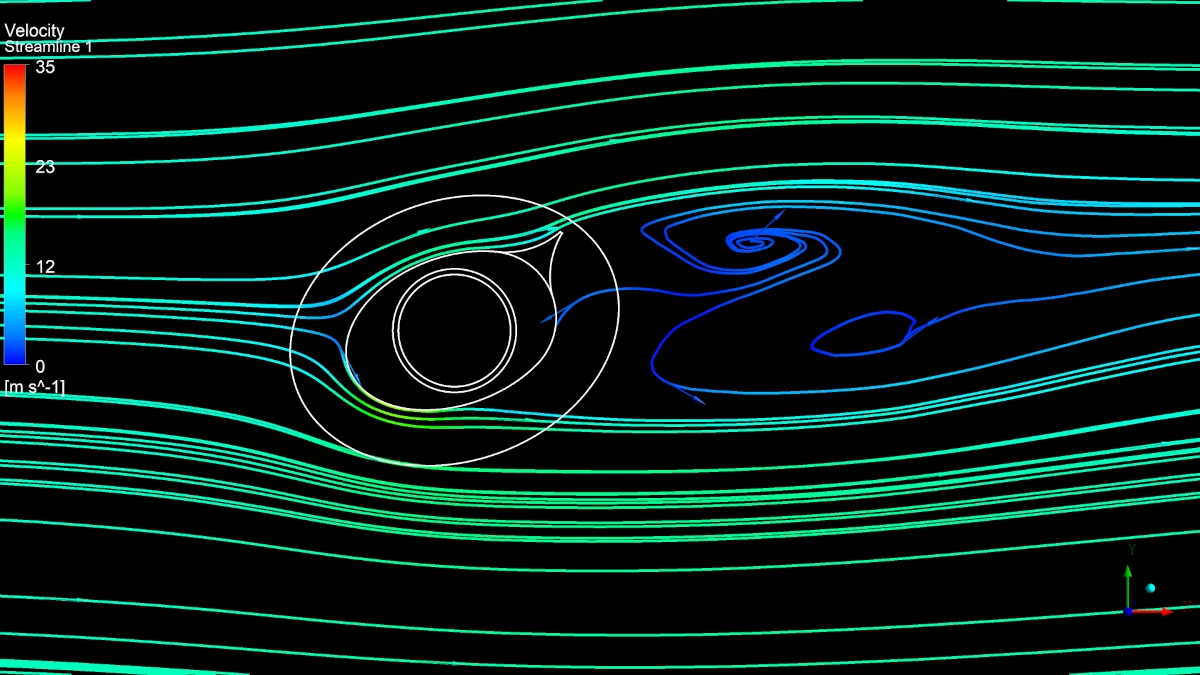

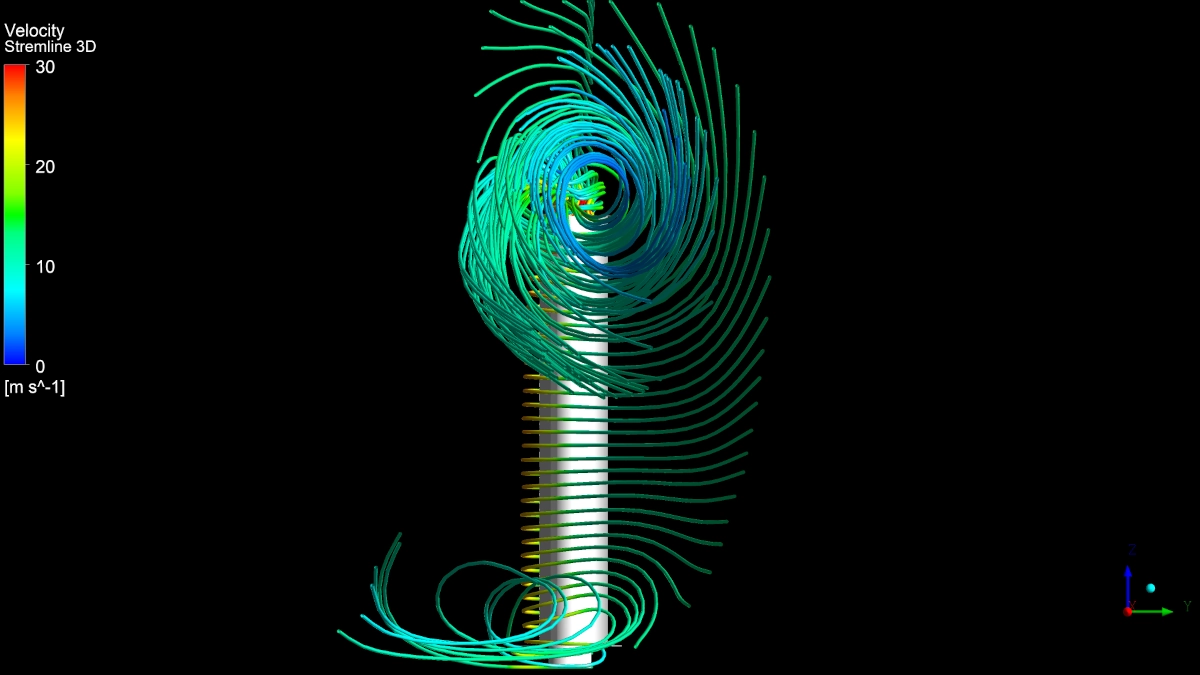

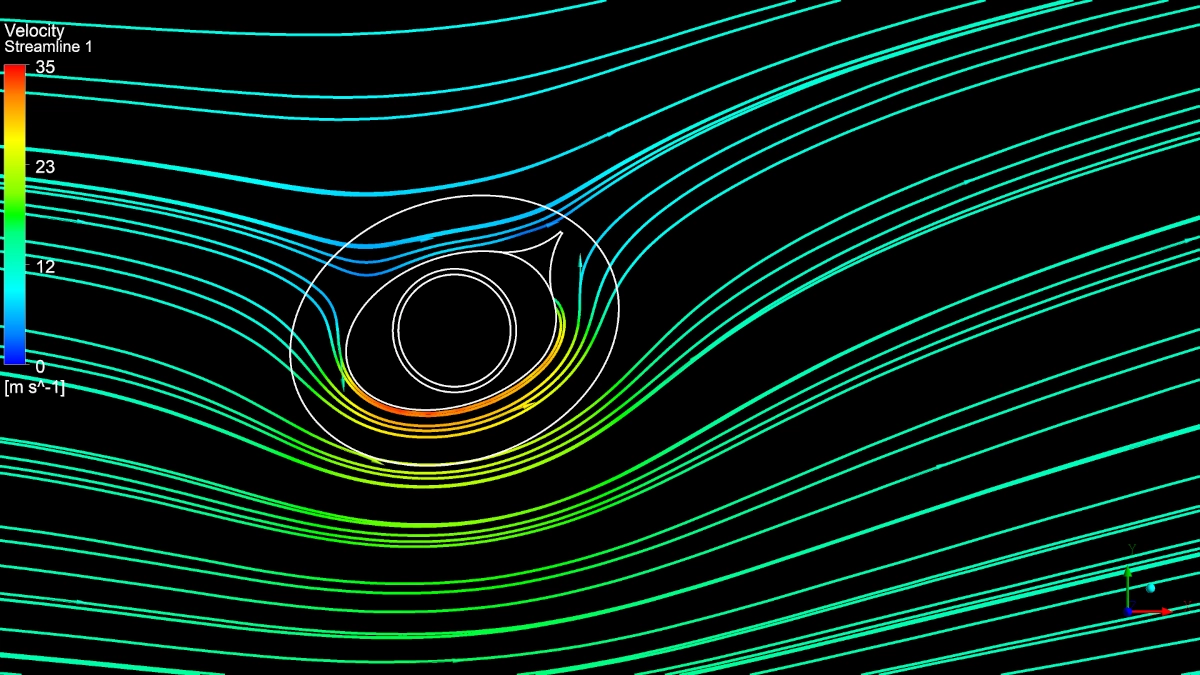

Líneas de flujo

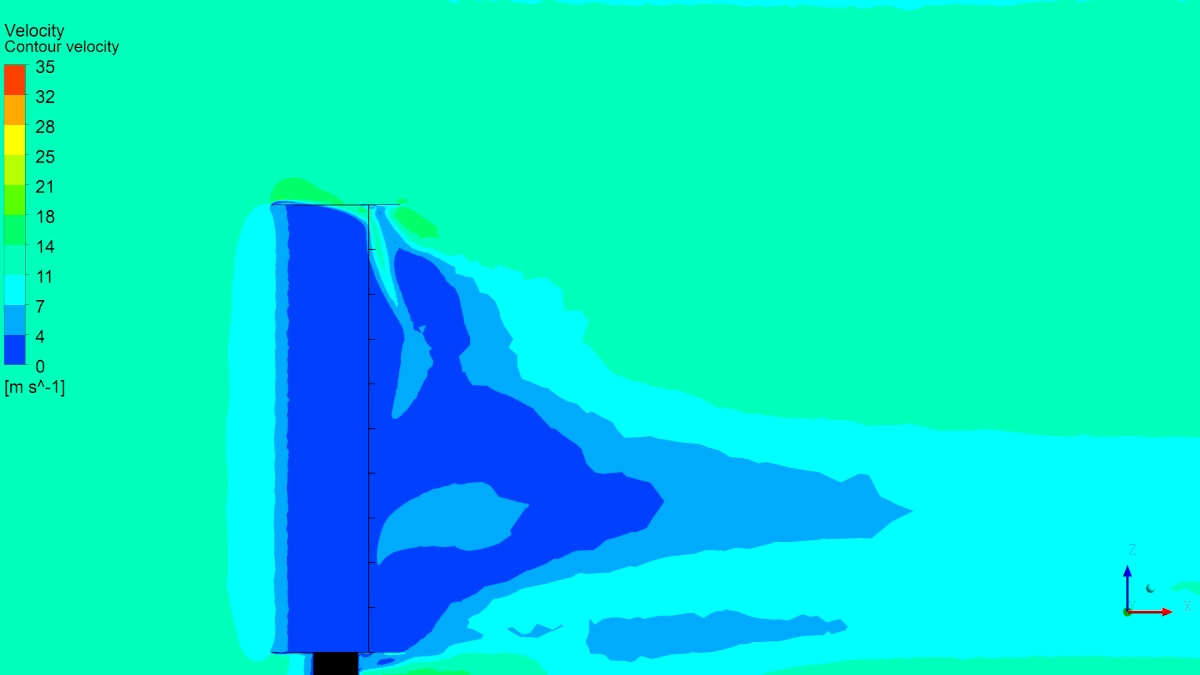

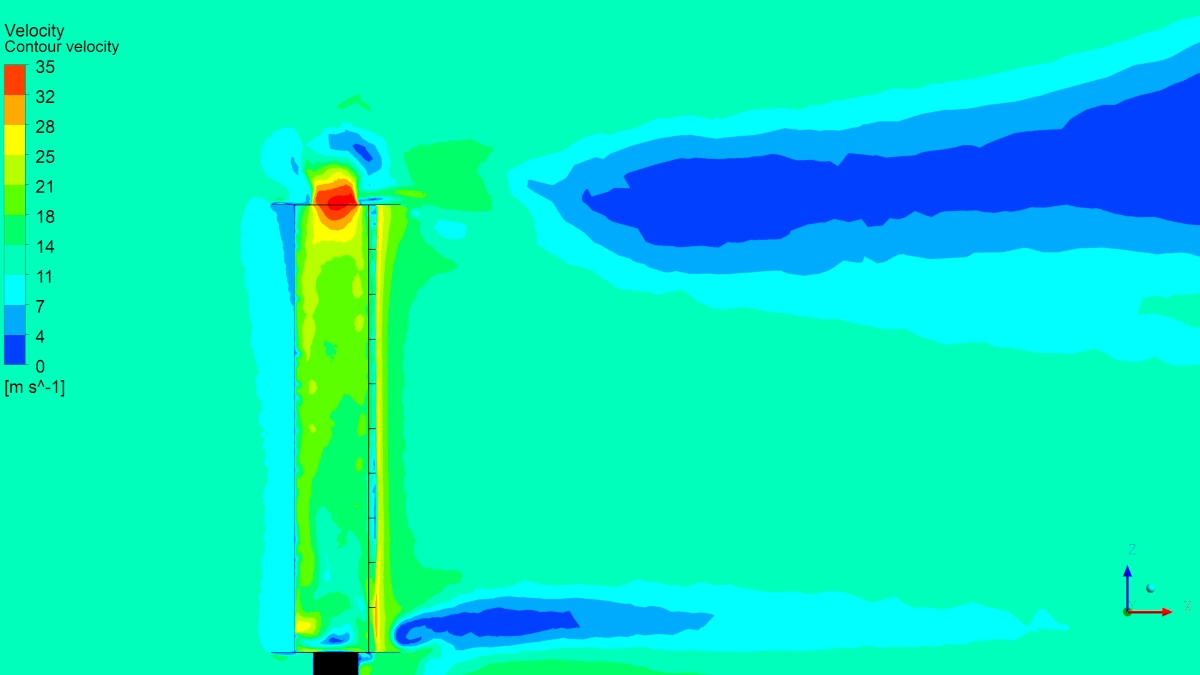

Secciones verticales de velocidad

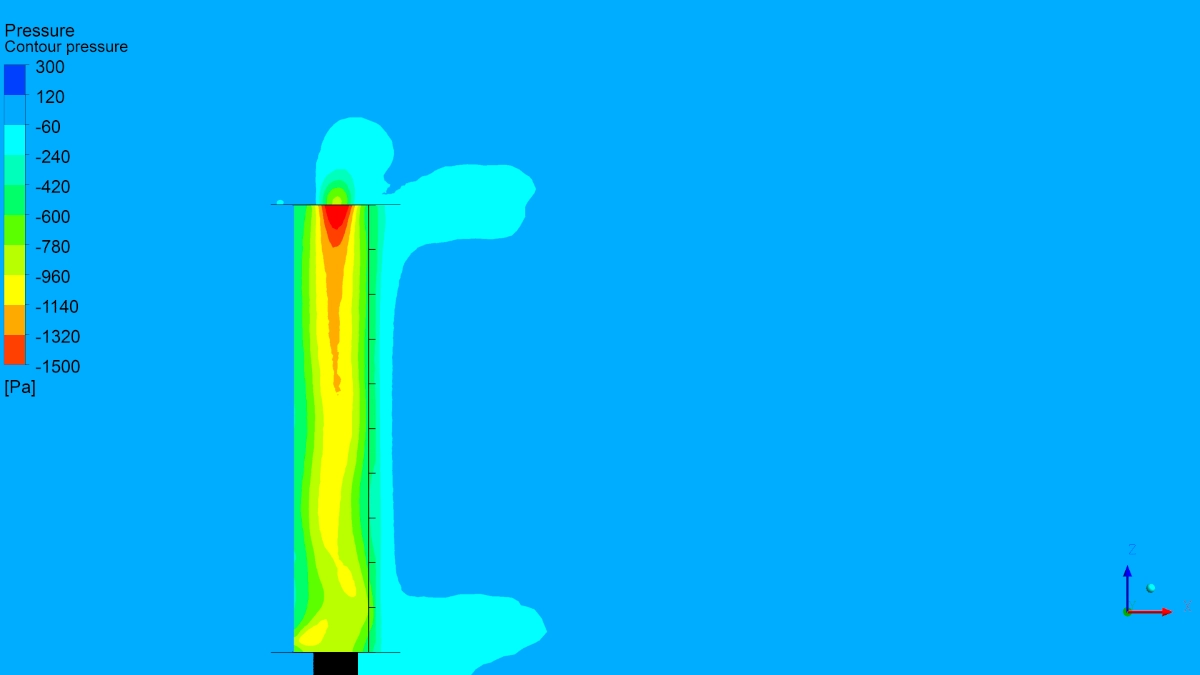

Secciones verticales de presión
El análisis no estaría completo sin revisar las secciones verticales completas. Aquí es evidente la acción de la succión a lo largo de toda la envergadura del perfil.
Puedes conocer otros hitos tecnológicos similares en nuestro Portfolio de Proyectos.
Visualización dinámica del Gemelo Digital de Vela de Succión
Las imágenes estáticas proporcionan información muy valiosa, pero la dinámica de fluidos requiere movimiento. Por ello, hemos programado vuelos de cámara y escáneres completos. Estos videos analizan el campo físico desde la base hasta la parte superior del perfil aerodinámico.
Escáneres de velocidad
Los perfiles de velocidad ilustran cómo el sistema de succión captura y redirige la energía del viento. Con el flujo adherido, el aire acelera suavemente rodeando toda la geometría sin separarse. Por el contrario, al desactivar la aspiración, el perfil entra en pérdida inmediata, frenando el flujo y creando una estela caótica sin capacidad motriz.
Escáneres de presión
Las presiones sobre la superficie sólida también cambian drásticamente cuando activamos el ventilador de succión. Esta fuerza mantiene el barco impulsado hacia adelante de manera muy eficiente.
Mapa superficial de presiones
El análisis de la presión superficial revela el verdadero motor aerodinámico de la vela. Con el flujo adherido, la aspiración genera intensas zonas de baja presión que multiplican la fuerza propulsiva. Si el flujo se desprende, este campo de presiones colapsa por completo, anulando la sustentación y disparando la resistencia al avance.
A continuación exponemos dos videos en los que se puede apreciar el aumento de presiones superficiales en el caso de adherencia de flujo con aspiración interior frente al caso de no adherencia sin dicha aspiración.
FAQS Técnicos del Gemelo Digital de Vela de Succión
1. El reto de la Capa Límite: "¿Cómo aseguramos que la física cerca de la pared es correcta?"
2. La Física de la Rejilla: "¿Por qué el salto de presión es cuadrático y no lineal?"
3. El Reparto Constante: "¿Cómo logramos que las 10 secciones aspiren exactamente igual?"
4. La Optimización Energética: "¿Por qué no usar el valor de porosidad original?"
5. Convergencia Física vs. Numérica: "Si la gráfica de residuales no cae a cero, ¿el modelo es válido?"
6. Los límites de la Porosidad: "¿Qué pasa si nos desviamos del diseño óptimo?"
7. Escalabilidad y Límites Operativos: "¿Qué ocurre si aumenta el viento exterior o el ventilador se queda corto?"
Comprobaciones técnicas rigurosas
Crear un buen gemelo digital de vela de succión requiere validaciones matemáticas y físicas muy exigentes. Un simple gráfico de colores no es suficiente para la ingeniería moderna. Dentro de nuestros Servicios de Simulación Fluidodinámica, aplicamos rigurosamente estas comprobaciones de calidad:
El Verdadero Valor del Gemelo Digital: Escalabilidad y Parametrización Rápida
Resolver la aerodinámica de este diseño de 10 metros es solo el principio. El mayor retorno de inversión de este modelo es su capacidad de mutación paramétrica. En un túnel de viento físico, hacer cambios implica destruir y reconstruir costosas maquetas.
En nuestro entorno CFD, exploramos diferentes variables operativas en solo horas. Podemos aplicar este gemelo digital de vela de succión a diferentes escenarios comerciales:
Resolviendo Retos Aerodinámicos Complejos: Tu Socio en Ingeniería
Hemos demostrado nuestra capacidad técnica resolviendo un problema aerodinámico tridimensional extremadamente complejo. Lidiamos con saltos porosos, desprendimientos de capa límite y modelado a gran escala. Si somos así de rigurosos en proyectos de esta extrema dificultad, aplicaremos la misma excelencia a cualquier otro desafío industrial.
Confía en el equipo de Atreydes Ingeniería para impulsar tus diseños. Estamos listos para aplicar la simulación avanzada en tus futuros proyectos. Optimiza hoy tus productos y ahorra meses de ensayos físicos.
