Pimasa S.L. requiere un cálculo de elementos finitos (FEM) para dos útiles de despresurización para obtener una certificación para el uso de dichos útiles en barriles de presión.
Ambos útiles están fabricados en acero inoxidable AISI 304 recocido, y tienen una carga de despresurización de 280N que se aplica en su parte inferior, y un par máximo de atornillado/desatornillado de 80Nm en la ranura destinada a ello.
El objetivo de este proyecto es determinar que estos conjuntos se mantienen en el régimen elástico del material descrito. Esto proporcionará la seguridad en la certificación, ante las cargas de uso, de que ambos conjuntos no se doblan ni se rompen y vuelven a su posición original cuando cesan las cargas sin tener deformaciones permanentes.
Cálculo FEM
Para el conjunto Grundy, existen 4 piezas cuyo límite elástico se rebasan antes las cargas ensayadas, la articulación cabeza, brazo palanca, pasador largo y pasador largo atornillado.
Estas 4 piezas soportan sobe todo el par de 80Nm que pasa desde el brazo palanca hasta las restricciones definidas en el conjunto, por lo que se decide cambiar el material de fabricación de estas piezas a AISI 420 +QT800 cuyo limite elástico sube a 600 MPa. De este modo, estas piezas se mantienen dentro de su régimen elástico.

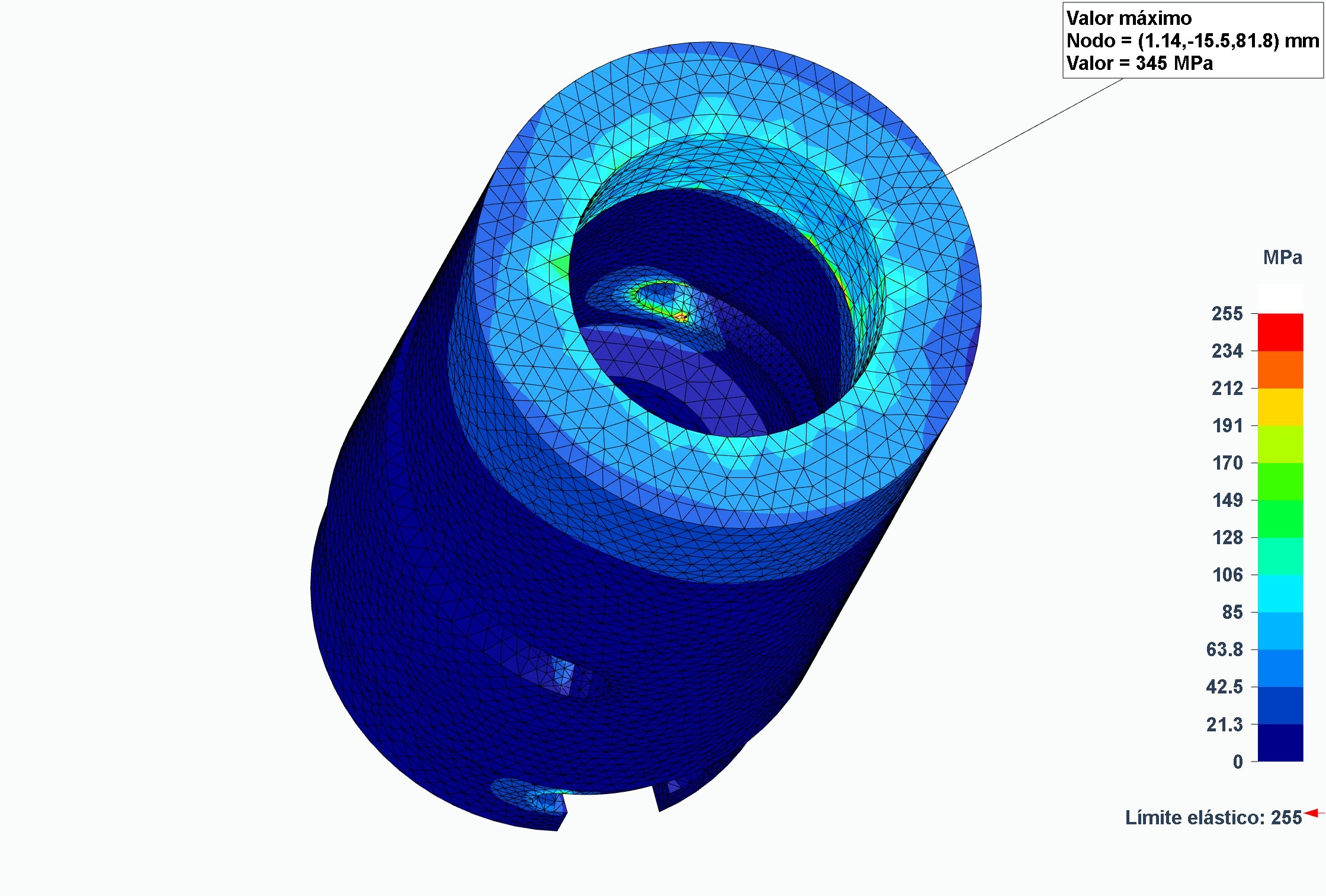

Para el conjunto Sanky no existen áreas importantes en el conjunto donde se rebase el límite elástico del material AISI 304 fijado en 255MPa.
Existe un único punto donde ocurre esto, pero se trata de una plastificación local de baja tensión que no tiene la mayor influencia en el funcionamiento del útil.
Conclusiones
Se han analizado los útiles Grundy y Sanky por medio del método de los elementos finitos (FEM) de acuerdo con las cargas propuestas, de manera que nunca sobrepasen su límite elástico, haciendo que los conjuntos recuperen su posición, sin ninguna plastificación significativa que pudiera influir en su funcionamiento.
En el conjunto Grundy se decide cambiar el material a uno con un límite de fluencia más alto para garantizar su régimen elástico.
